本文首先介紹了新能源汽車整車熱管理系統標定的工作內容，然后針對整車熱管理系統標定工作流程，分別從試驗前期準備、標定方案編制、一階段環境倉試驗標定、二階段道路試驗標定幾個方面進行介紹，最后介紹了中國汽研在新能源熱管理系統標定試驗領域的硬件資源和技術能力以及重慶市特有的高溫坡道環境。中國汽研近年來在新能源汽車熱管理領域持續耕耘，為廣大汽車企業提供優質的服務。
1、新能源汽車整車熱管理標定內容
新能源汽車整車熱管理系統主要包含了電池，電機的冷卻系統，乘員艙的空調系統和除霜除霧功能，以及VCU整車控制器對各部件的熱管理控制。而新能源整車熱管理系統標定工作指整車熱管理策略在高溫/高寒等極限條件下，對開發的熱管理系統性能進行試驗驗證與適應性修改，從而保證整車熱管理性能在各種情況下都能達到設計的熱管理性能，同時能兼顧低能耗與駕駛舒適性等指標。主要內容包括：
（1）發動機（混動）、電機等部件高溫回路冷卻策略標定；
（2）電池冷卻策略標定；
（3）乘員艙降溫策略標定；
（4）電池加熱策略標定；
（5）乘員艙采暖策略標定；
（6）除霜與除霧策略標定；
（7）電池與乘員艙協調冷卻策略標定；
（8）電池與乘員艙協調加熱策略標定等。
2、熱管理標定流程
中國汽研基于市場需求制定了整車熱管理系統標定工作流程，包括熱管理物理架構梳理，整車熱管理功能文檔分析，整車測試設備準備，整車熱管理策略標定工況制定，一階段環境倉標定試驗，二階段道路標定試驗六個部分。
圖1熱管理系統標定工作流程
整車熱管理物理架構梳理與功能文檔分析是進行標定工況制定的前提條件，根據車輛熱管理的物理架構和功能策略，針對性制定標定工況。明確整車熱管理模式及其應用場景，梳理各模式下信號需求與接收發送路徑，分析指定模式進入與退出觸發條件、執行器執行動作與聯動動作，在此基礎上制定標定測試工況。根據要求的應用場景與制定的工況，選擇合適的環境倉參數以及合適的天氣與道路進行測試標定，分析測試結果，凍結各階段標定參數。
3、環境倉標定
在整車設備及標定工況場景制定完成后，接下來新能源汽車一般要經過一到兩次高溫和高寒道路試驗標定，但這種環境對氣候條件要求非常敏感。對于國內汽車企業來說，高溫基本在7-9月份的吐魯番進行，高寒基本在12-2月份的黑河、漠河等地進行。當標定工作受季節或者項目節點制約時，往往會選擇先在環境倉進行第一階段的標定。由于環境倉一般在工廠內部，當標定遇到任何問題，都能夠迅速的協調相關工程師和技術人員及時支持解決問題。這樣將在環境倉一階段標定試驗中先行發現和解決一部分問題，使車輛性能在極端環境下基本滿足要求，之后再到自然環境中進行道路標定試驗，可加快項目進度和保證高溫高寒道路標定試驗的成功率。
中國汽研擁有1座全尺寸環境風洞，1座環境倉，3間高低溫浸車室。擁有規范化測試熱平衡、采暖、降溫、動力性、續航里程、雨雪、霜、霧等整車熱管理性能測試規范24項；規范化測試?yán)鋮s、采暖、空調等熱管理相關系統級臺架及關鍵零部件性能測試規范20項；具備中國典型熱環境實際道路數據庫及配套的模擬測試與評價標準；測試團隊擁有開發背景，具備問題甄別、數據分析方案優化能力。

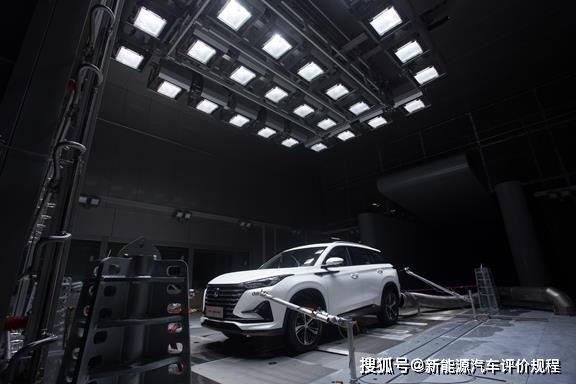

圖2全尺寸環境風洞試驗現場
中國汽研環境倉能夠精確控制環境溫度（從-40攝氏度至60攝氏度），相對濕度5-95%，車速0-200km/h，且能模擬日照等氣象環境。

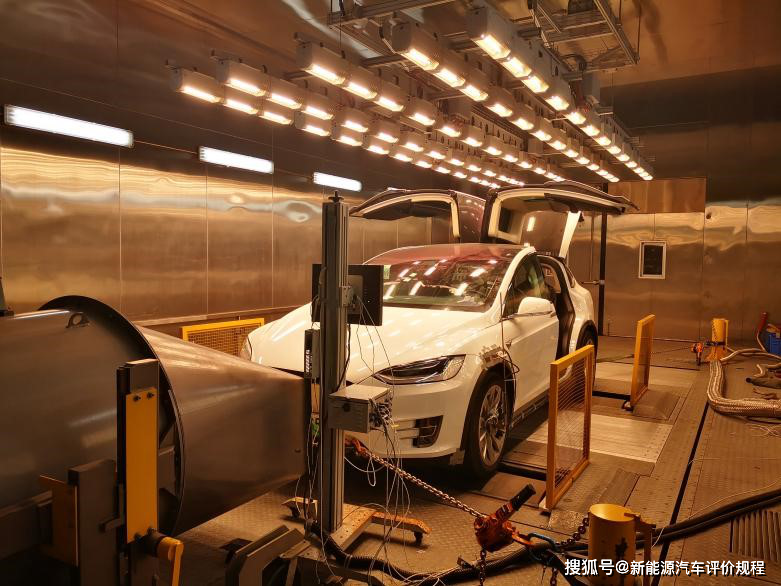

圖3環境倉試驗現場
