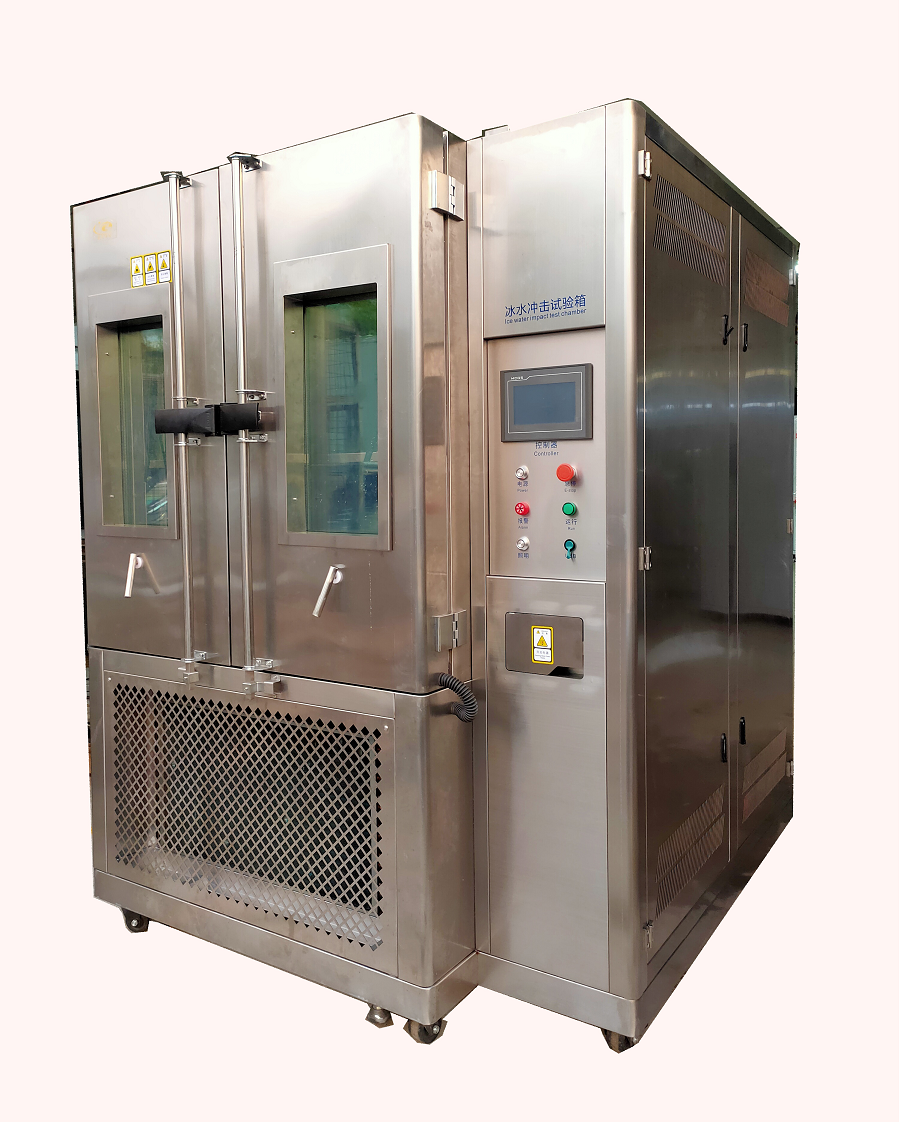

冰水沖擊箱試驗技術參考
結構設計簡介
本試驗設備選用優質材料，使用先進的加工設備加工成型，外殼冷軋鋼板表面進行噴塑處理，美觀，平整。顏色搭配協調，圓弧型設計，線條流暢自然。內膽選用進口SUS304優質不銹鋼鏡面板制作。室內的樣品架及其它附件配件均為SUS304不銹鋼材料制作，設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。并且，該設備具有容易安裝、操作簡單，易于日常維護等特點。
水箱采用20mm厚的PVC材質焊接而成，內部制冷系統盤管為316L鈦合金材質；
設備外殼采用優質A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；
內膽為SUS304優質不銹鋼鏡面板；為方便噴射的試驗介質的循環回收及最后的清洗，箱體工作室底部制成向后傾斜狀態；
電路控制和保護系統
采用7寸液晶觸摸屏控制儀，PLC控制可分別對溫度、水泵及流量和試驗時間等進行控制；流量直接在觸摸屏顯示。
由需方提供：
1、7英寸觸摸屏；
2、PLC，不少于10個點；
制冷系統
1、壓縮機：全封閉法國泰康；
2、制冷方式：機械制冷；
3、冷凝方式：強制風冷；
4、制冷劑：R404A（環保型）；
5、全系統管路均作通氣加壓48H撿漏測試；
6、加溫、降溫系統完全獨立；
7、內螺旋式冷媒鈦管；
8、斜率式蒸發器；
9、干燥過濾器、油分離器、電磁閥、貯液筒均采用進口原裝件；
設備使用條件
1、環境溫度：5℃～＋32℃；
2、環境濕度：≤85%；
3、電源要求：AC380（±10%）V/50HZ 三相五線制；
4、預裝容量：約8.5KW；
