鈷酸鋰軟包電池高溫循環(huán)膨脹改善研究
1.1電池制備
電池A制備：采用正極鈷酸鋰，負極人造石墨，隔膜1(常用類型的隔膜)，電解液以及其他原材料，制作容量為480mAh的562528軟包電池。
電池B制備：采用隔膜2，其他同電池A，制作容量為480mAh的562528軟包電池。
電池C制備：采用隔膜3，其他同電池A，制作容量為480mAh的562528軟包電池。
電池D制備：采用隔膜4，其他同電池A，制作容量為480mAh的562528軟包電池。
電池E制備：采用隔膜5，其他同電池A，制作容量為480mAh的562528軟包電池。
電池F制備：采用隔膜6，其他同電池A，制作容量為480mAh的562528軟包電池。

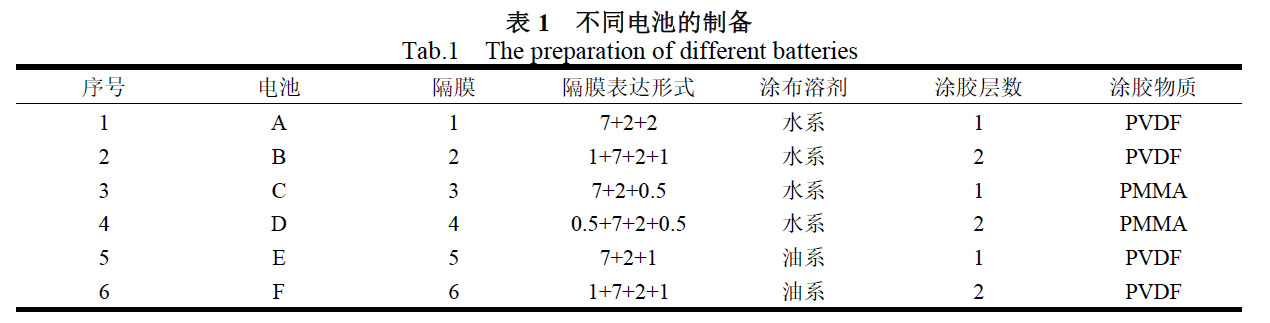

表1列出了各種電池的制備對比情況。
采用新威充放電柜，在45下，將電芯以0.8C充電到4.4V，
截至電流0.05C，休眠10分鐘，1C放電到3V，休眠10分鐘，按如此過程循環(huán)規(guī)定的次數(shù)，測量循環(huán)前后的電池厚度。
2結(jié)果與討論
2.1電池的測試數(shù)據(jù)

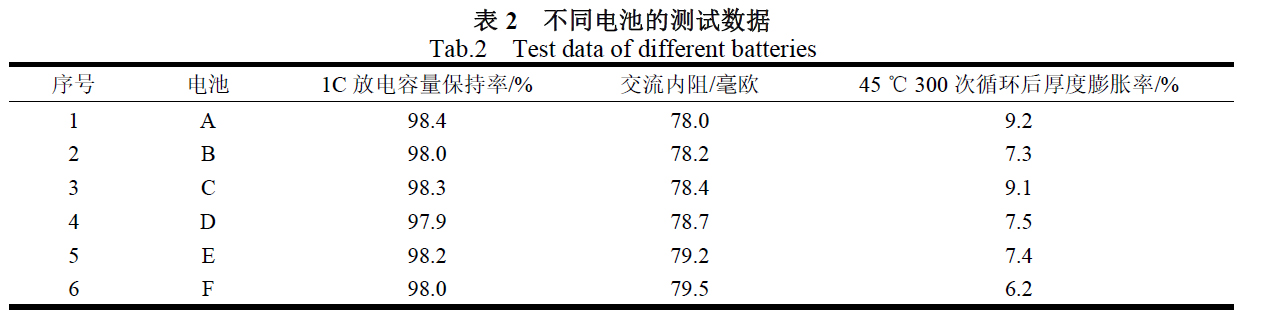

表2匯總了各電池的測試數(shù)據(jù)。
電池A采用常用的7+2+2隔膜，7+2+2代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布2m的PVDF膠層，該隔膜是采用水溶劑進行涂布的，電池A的45下300次循環(huán)后厚度膨脹率9.2%。
電池B的1+7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層，然后再在隔膜的兩面各涂1m的PVDF膠層，該隔膜是采用水溶劑進行涂布的。和電池A相比，電池B采用水系雙面涂PVDF膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環(huán)膨脹率到7.3%。電池A和B的交流內(nèi)阻以及1C放電容量保持率基本相當。
2.3電池C和D的數(shù)據(jù)分析
電池C的7+2+0.5隔膜代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布1m的PMMA膠層，該隔膜是采用水溶劑進行涂布的，電池C的45下300次循環(huán)后厚度膨脹率9.1%，和電池A的相當。
電池D的0.5+7+2+0.5隔膜代表7m基膜的一面涂布2m陶瓷層然后再在隔膜的兩面各涂0.5m的PMMA膠層，該隔膜是采用水溶劑進行涂布的，電池D的45下300次循環(huán)后厚度膨脹率7.5%，和電池B的相當，說明PVDF膠層和PMMA的膠層對膨脹率的作用相當。電池A，B，C和D的交流內(nèi)阻以及1C放電容量保持率基本相當。
和電池C相比，電池D采用水系雙面涂PMMA膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環(huán)膨脹率到7.5%。
2.4電池E和F的數(shù)據(jù)分析
電池E的7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布1m的PVDF膠層，該隔膜是采用NMP溶劑進行涂布的，電池E的45下300次循環(huán)后厚度膨脹率7.4%。和電池A和C相比，電池E的45下300次循環(huán)后厚度膨脹率顯著下降到7.4%，因為油性NMP溶劑涂膠的隔膜與極片的黏附力大于水系涂膠的隔膜與極片的。
電池F的1+7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層然后再在隔膜的兩面各涂1m的PVDF膠層，該隔膜是采用NMP溶劑進行涂布的，電池F的45下300次循環(huán)后厚度膨脹率6.2%。和電池B和D相比，電池F的45下300次循環(huán)后厚度膨脹率顯著下降到6.2%，因為油性NMP溶劑涂膠隔膜與極片的黏附力大于水系涂膠隔膜與極片的。
和電池E相比，電池F采用油系雙面涂PVDF膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環(huán)膨脹率到6.2%。
從上述分析可以得出，電池F的45下300次循環(huán)后厚度膨脹率為6.2%，是六種電池中膨脹率最低的。
3結(jié)論
本文通過采用不同種類涂層隔膜，有效改善了鈷酸鋰軟包電池的45下300次循環(huán)后厚度膨脹率，其中采用油系雙面涂PVDF膠隔膜的電池膨脹率最低，達到6.2%。
