電子產品可靠性預計評估服務
可靠性預計：為了估計產品在給定的工作條件下的可靠性而進行的工作。它根據組成產品的單元可靠性來推算是否滿足規定的可靠性要求。
可靠性 預計的 目的
• 幫助評估產品維修活動的可靠性效果，和評估備品需求的數量；
• 為系統級的可靠性模型提供必要的輸入；
• 為組件和系統級的生命周期成本分析提供必要的輸入；
• 幫助決定在一系列競爭產品中采購何種產品；
• 可用來為產品可靠性測試需求建立企業測試標準；
• 作為復雜系統分析的輸入；
• 用來設計權衡研究，比如一種由很多簡單器件組成的設計和一種更少但更新和更復雜器件組成的設計，更少器件的通常更可靠。

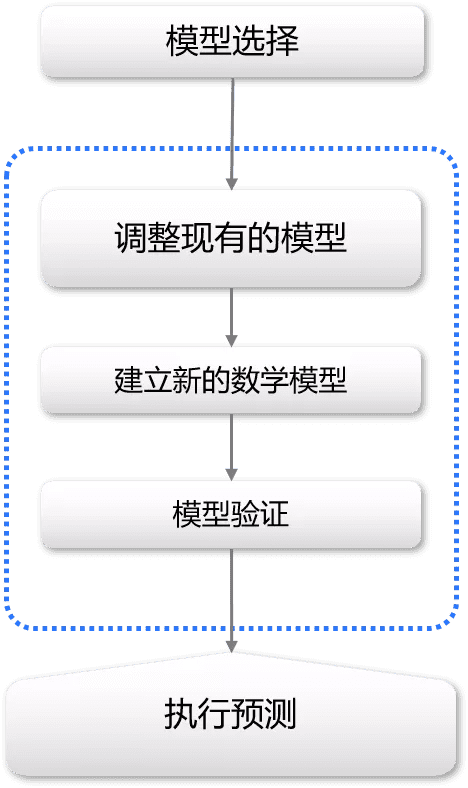

可靠性 預計的 一般程序
1.明確產品的目的、用途、任務、性能參數及失效條件；
2.明確產品的組成成分和各個基本元件；
3.繪制可靠性框圖；
4.確定產品所處環境；
5.確定產品的應力；
6.確定產品的失效分布；
7.確定產品失效率；
8.建立產品可靠性模型；
9.預計產品可靠性；
10.編寫預計報告。
可靠性 預計 方法
|
方法名稱 |
可預計的參數 |
應用條件 |
使用階段 |
|
評分預計法 |
MTBF,? |
需要有經驗的技術人員和專家參與可靠性設計工作 |
論證、方案、初步（初樣）設計 |
|
元器件計數法 |
?,Rm(t) |
元器件種類、數量、質量等級、工作環境已基本確認：能找到相關的數據 |
研發階段的早期 |
|
應力分析法 |
?,Rm(t) |
元器件種類、數量、質量等級、工作環境已確定：能找到相關的數據手冊，可提供經驗公式和數據 |
研發階段的中后期 |
|
相似產品法 |
MTBF,?,Rm(t) |
具有相似產品的可靠性數據 |
論證、方案、初步（初樣）設計 |
方法一 評分預計法
依據有經驗的工程技術人員，按照幾種因素進行評分。評分考慮因素有產品特點而定。按評分結果，由已知的某單元可靠性數據，根據評分系數算出其余單元的預計值。
|
評分因素 |
評分原則 |
|
復雜度 |
根據組成單元的零部件數量以及組裝的難易程度。最復雜的評10分，最簡單的評1分。 |
|
技術成熟度 |
根據組成單元的技術成熟程度評定。技術成熟度最低的評10分，最高的評1分。 |
|
工作時間比率 |
根據組成單元的工作時間長短來評定。系統工作時，一直工作的單元評10分，工作時間最短的單元評1分。 |
|
環境嚴酷度 |
根據組成單元所處的環境評定。單元工作過程中會經受惡劣且嚴酷的環境條件的單元評10分，環境條件最好的評1分。 |

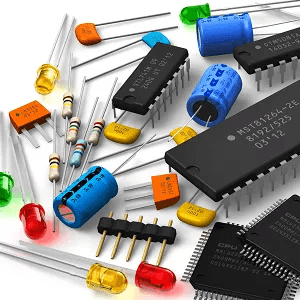

方法二：元器件計數法
適用于電子產品初步設計階段的可靠性預計，此時元器件的種類和數量已大致確定，但具體的工作應力和環境條件尚未明確。
數學模型：
式中：
λGi——為第i中元器件的通用失效率 ；
πQi——為第i中元器件的質量系數。
GJB/Z 299C-2006《電子設備可靠性預計手冊》或MIL-HDBK-217F-2006《電子設備可靠性預計手冊》；
方法三：元器件應力分析法
適用于電子產品詳細設計階段的可靠性預計，此時已有元器件清單及其應力數據。
數學模型：
式中：
λb——基本故障率，10-6/h；
πE——環境系數；
πQ——質量系數；
πi——其它修正系數，根據具體元器件確定。
需求信息
• 器件種類；
•工作環境；
• 器件質量等級；
• 電應力等。
方法四：相似產品法
利用成熟的相似產品的經驗數據來估計新產品可靠性的預計方法。這種方法預計速度快，方法直接簡便。當在標準手冊中查不到故障率數據時，尤其非電產品，可以采用該方法。預計的精度取決于歷史數據的質量和新老產品之間的相似程度。
預計模型：
式中：Ki為相似系數。一般由工程經驗豐富的專家判斷或相似性評分法給出相似系數。
可靠性 預計 標準
|
標準 |
應用發布 |
優點 |
缺點 |
|
MIL-HDBK-217F |
軍、民用美國 |
對電子部件提供了計數和應力兩種方法。能夠簡單的從預研階段到真正的設計階段過度，從計數法到應力法過度。包括了廣泛的器件類型，提供多種環境定義非常有名，被廣接受。 |
基于悲觀故障率假設，沒有考慮到其他可以影響故障率的因素；老化數據，實驗室數據，現場數據設計者的經驗以及損耗等。 |
|

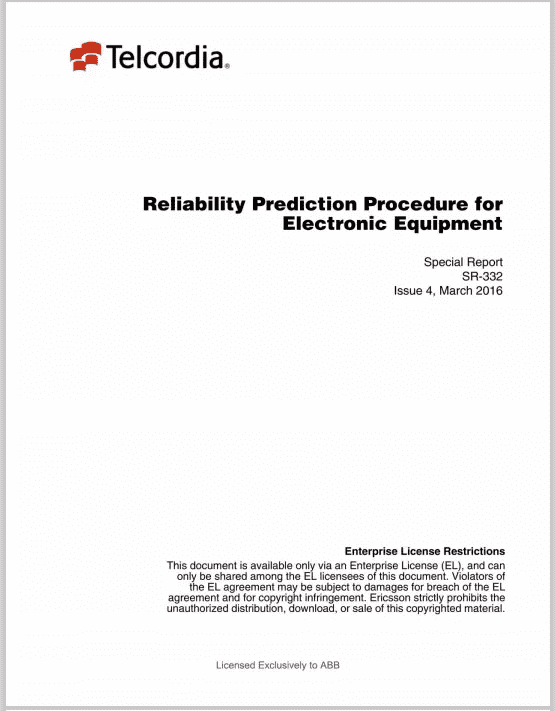

SR-332 |
民用美國 |
考慮到老化數據，實驗室測試數據和現場測試數據非常有名的被接受的。 |
僅支持有限數量的環境，相比MIL-HDBK-217F更少的器件模型，沒有計入設計者的經驗以及損耗等因素。 |
|

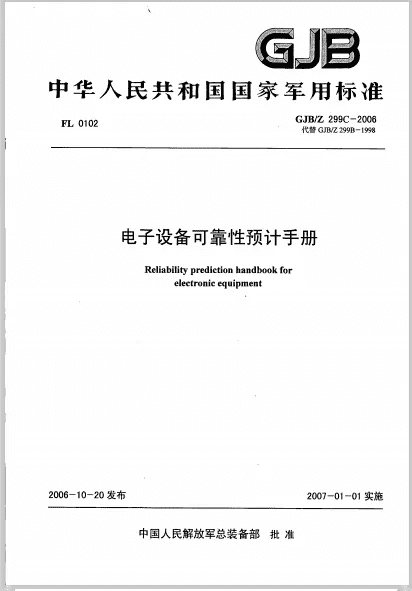

GJB 299C |
軍用中國 |
包括計數法和應力分析法。299C包括國產器件和進口器件兩部分，已經可以作為單獨的標準使用。 |
只考慮電子器件，在中國得到廣泛應用。 |
其他標準：
IEC 62380、IEC 61709、Simens SN29500、Fides Guide、NPRD／EPRD、NSWC、PRISM、英國電信、法國電信等，其他行業性可靠性預計標準。
可靠性 預計 需要準備的資料
• 可靠性要求（目標值）
• 產品的系統架構（BOM 電子元器件細致具體的規格）
• 操作環境（室內、室外、汽車等）
• 工作條件剖面
• 故障模式、機制和原因（應力）
CTI華測檢測服務
華測檢測可以協助客戶進行各類可靠性檢測和分析測試，并可以提供可靠性預計，故障分析，可靠性設計，可靠性驗證，可靠性研制，可靠性鑒定驗收等一站式服務。
可靠性測試服務范圍

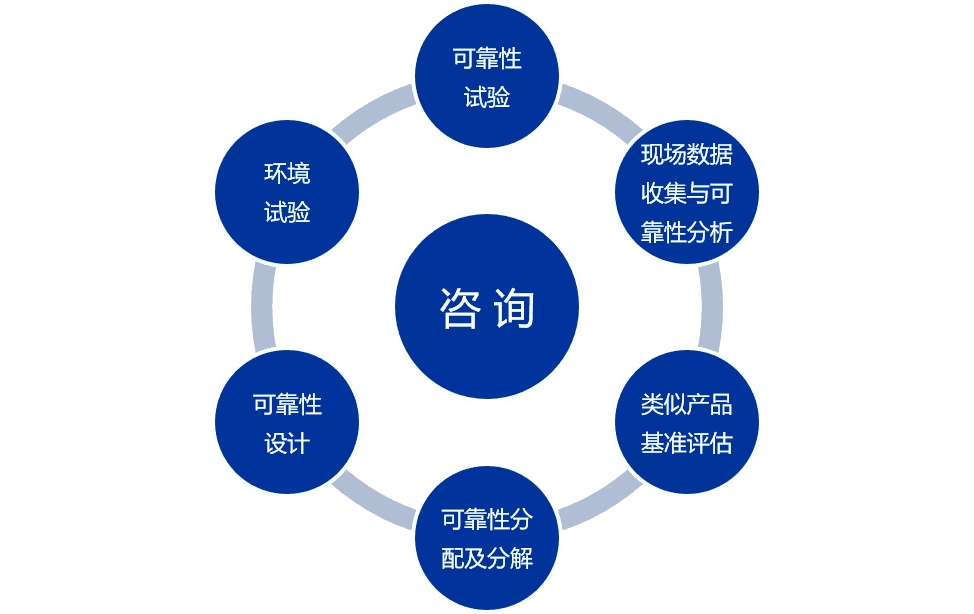

可靠性咨詢
