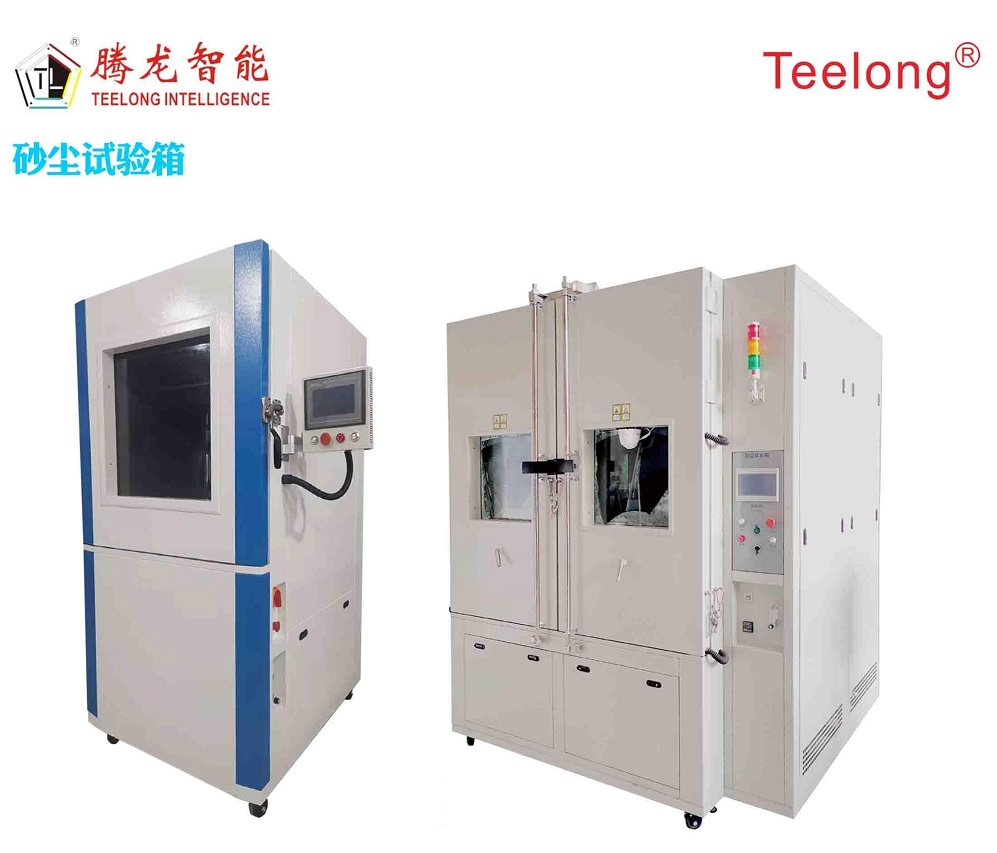

騰龍砂塵試驗箱
設備用途：
騰龍智能公司砂塵試驗主要用于模擬戶外粉塵較多的環境，來評估該產品在多塵環境中的密封性能及試驗效能。
結構原理：
砂塵試驗箱的基本原理是在密閉的內箱底部設計收塵漏斗，在通過循環風機將粉塵從漏斗底部向內箱頂部垂直向上吹塵，同時在吹風管上裝置上安裝放塵裝置，確保粉塵循環工作。
型號及技術參數 符合標準：JIS D 0207-1977 F2
型號 ：XR-SC500-JIS
工作室尺寸：900*900*900(深×寬×高)
結構及材質：
1．內箱材質：sus304不銹鋼板
2．外箱材質：304不銹鋼板經涂淺砂色烤漆
3．箱門上帶有大型觀察窗
4．獨特的風道設計，保證箱體產生非層狀的垂直向上循環氣流
技術參數
1．溫度：20±15度
2．濕度：45-85%Hr
3．箱內粉塵濃度為6000 以上mg/m3（質量抽取法，采用特殊空氣流量計測量）
浮塵濃度：三種濃度設定
（F1：》=6000mg/m3
（F2：》=3000mg/m3
（F3：》=100mg/m3
濃度可調整范圍：100mg/m3--60000mg/m3
4．氣流速度：1-10M/s可調
風速5m/s《=5000mg/m3可調，
風速10m/s5m/s《=100mg/m3可調
5．滑石粉用量：2kg/ m3
控制系統
1．德國西門子PLC和西門子觸摸屏智能控制系統（Teelong）
2．PT100測試傳感器
3．安全保護裝置
4．儀表超溫保護功能
5．電源缺相保護
6．漏電斷路保護器
7．電源：AC 380 V 50Hz
8．門：鋼化玻璃門寬35X高50CM
9.照明燈：高穿透率照明燈，便于試驗結束后清理粉塵
10.溫濕度測量：原裝耐塵專業電子式溫濕Sensor,檢測箱內溫濕度
11.箱門設計：負壓吸引式氣密緊密硅，確保灰塵不泄漏
12.樣品負壓：樣品外殼負壓測試負壓抽氣，壓差為2KPA
13.測試孔：直徑50MM，可外接電源線和信號線
14、測試物放置平臺：304不銹鋼材料，網狀置物架
15.揚塵方式：變頻式灰塵流動循環系統，變頻器控制鼓風機
16.風速控制：原裝熱感式風速計，灰塵風速0-2M/S,設置后自動控制風速
17.灰塵除濕：內置加熱式灰塵除濕線，自動除濕可避免灰塵結塊，造成清理困難
18.集塵設計：同步震動灰塵均勻器，使灰塵進入集塵盒，確保箱內灰塵吹塵量一致
19.靜電除塵：塵箱壁裝靜電消除裝置，減少灰塵箱壁附著量
20.樣品負壓：樣品外殼負壓抽氣，負壓差為2KPA
21.灰塵測量：以質量抽取法及特殊空氣流量計，灰塵箱中吸取1M3的空氣量，灰塵粒子濾紙吸附，將濾紙上灰塵稱重后即可得知灰塵濃度mg/M3,濃度高于3000mg/M3時空氣吸取量將小于1M3。
22.安全保護：總電源異常保護監測，變頻器異常監測、測試中門開啟保護監測、鼓風機過流監測。
23.機臺滑輪：滑輪移動調整擺放位置與強力螺栓固定位置受力大于200KG
控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
試驗條件：吹2或5秒，停10或15秒，總測試時間8小時
金屬篩網尺寸：標稱線徑50um，線間標稱間距75um
吹風機：全塑離心風機
| 名稱 | 規格型號 | 數量 | 產地 |
| 電動機保護器 | 1 | 歐姆榮 | |
| 保險座 | 10A | 1 | |
| 按鈕開關 | 3 | 法國斯耐德 | |
| 小繼電器 | HH54P/220V | 2 | 歐姆龍（日本） |
| 交流接觸器 | 1810 | 1 | 施耐德（法國） |
| 交流接觸器 | 0910 | 2 | 法國司耐德 |
| 固態繼電器 | 40A | 1 | 臺灣陽明 |
| 接線排 | 1520 | 1 | |
| 接線排 | 3010 | 1 | 國內知名企業 |
| 斷路器 | 30A | 1 | 日本富士 |
| 砂塵面板 | 1 | Teelong | |
| 觸摸屏控制器 | 7寸 | 1 | 德國西門子 |
| PLC西門子 | 1 | 德國西門子 | |
| 渦輪風機 | 1 | 臺灣 | |
| PT100 | 1 | 日本神捷 | |
| 濕度感應器 | 1 | 美國霍利威爾 | |
| 粉塵濃度吸附紙 | 6000Mg以下 | 1 | 進口 |
使用環境：溫度20-30度 濕度：50-70%HR
三、售后服務承諾
1.保修一年，終身服務；
2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。（深圳市內8小時上門服務，省內24小時上門服務，國內72小時上門服務）
3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。
4以提供全面的技術培訓，對設備維護、零配件供應及其他方面要提供及時完善的售后服務。
