汽車行業產品檢測騰龍智能解決方案
汽車行業隨著汽車產業的不斷發展，控制電子部分、娛樂多媒體電子部分、導航及車載通信等越來越多，使車輛的復雜程度不斷加大。而嚴苛的使用環境，直接考驗著整車的安全及運行可靠性，所以，對汽車零部件產品作環境適應性的考核十分重要。產品范圍:車載電子設備、娛樂終端、車燈、汽車配件、中控臺面板、頂棚、內外飾件、發動機、線束連接器、座椅總成、儀表盤總成。
- 試驗項目 Test items
力學環境:振動、機械沖擊、自由跌落、碰撞氣候環境:恒定溫濕度、高任溫循環、濕熱循環、紫外線光照、低氣壓生物及化學環境:砂塵試驗、鹽霧試驗，綜合環境:低溫低氣壓、溫度-濕度-振動
以下僅供參考不作為相關行業的檢驗標準
- 試驗標準 Test standard
-
GB/T 28046.1-2011 道路車輛電氣及電子設備的環境條件和試驗
ISO16750-1 道路車輛-電子電氣產品的環境條件和試驗:總則ISO16750-2 道路車輛-電子電氣產品的環境條件和試驗:供電環境ISO16750-3 道路車輛-電子電氣產品的環境條件和試驗:機械不境IS016750-4 道路車輛-電子電氣產品的環境條件和試驗:氣續環境ISO16750-5 道路車輛-電子電氣產品的環境條件和試驗:化學環境ISO20653 道路車輛防護等級，電氣設備對外來物、水和接觸的防護SAE J1455 汽車電氣部件環境試驗標準以及針對電動汽車電迪的環境可靠性標準SAE J1211 汽車電氣部件環境試驗標準SAE J2464 電動汽車電池濫用試驗SAE J2380 電動汽車電池的報動試驗QGDW1592-2014 電動汽車交流充電樁檢驗技術規范QGDW1591-2014 國家電網電動汽車非車載充電機檢驗技術規范NBT 33008.1-2013 電動汽車充電設備檢驗試驗規范QC/T 897-2011 電動汽車用電池管理系統技術條件VW 80101 電氣電子安裝部件檢測條件VW TL226 汽車內飾噴涂件技術要求GMW 3172 電氣電子零部件環境可靠性分析設計以及驗證程序要求GMN 10083 塑料噴涂件內飾可靠性MES PW67600 電子器件技術要求GBT18488.1-2006 電動汽車用電機及其控制28.第1部分:技術條件GBT18488.2-2006 電動汽車用電機及其控制器，第2部分:試驗方法
騰龍智能設備提供產品參考：
1.氙燈耐候試驗箱（水冷式）
模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。
通過材料試樣暴露在氙弧燈的光照及熱輻射下進行老化試驗，來評價在高溫光源作用下某些材料的耐光、耐候性能.主要用于汽車、涂料、橡膠、塑膠、顏料、粘合劑、織物、航空航天、艦艇船舶、電子行業、包裝行業等。
本氙燈耐氣候試驗機可用于新材料的選擇、改變現有材料或評估材料組成變化后耐用性的變化試驗，可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。
二、符合標準
AATCC16、ASTM G155、GB/T18244-2000、GB/T12831-91、GB/T8430-1998、ISO 105-B04:1994、ISO4892-2:2006 、GB/T16422.2-2014、GJB150.7A-2009、GB/T1865-2009、ISO11341：2004、GB/T2423.24-2013、IEC60068-2-5:2010等。
三、主要技術指標
| 型號 | TL-SW-280 | TL-SW-500 | TL-SW-1000 |
| 內箱尺寸W*D*H（mm) | 600×600×800 | 800×800×800 | 1000×1000×1000 |
| 外箱尺寸W*D*H（mm) | 1200×1345×1900 | 1400×1545×2100 | 1600×1745×2300 |
| 轉盤直徑 | Ф400 | Ф600 | Ф800 |
| 溫度范圍 | RT+10℃～70℃ | ||
| 黑標溫度 | 40℃～100℃可調（光照周期）；25～85℃（黑暗周期） | ||
| 濕度范圍 | 30%～98%RH（黑暗時）；20%～60%RH（光照時） | ||
| 溫度均勻度 | ±3℃ | ||
| 溫度精度 | ±0.1℃ | ||
| 濕度精度 | ±1％RH | ||
| 溫濕度傳感器 | PT100Ω/MV鉑金電阻 | ||
| 轉盤轉速 | 1～3r/min | ||
| 燈管燈源 | 水冷式燈管1支 （Teelong品牌）或進口亞太拉絲品牌 | ||
| 燈管壽命 | 1200小時左右 | ||
| 燈管功率 | 6.5KW | ||
| 有效暴曬面積 | 3760cm2～7500cm2 | ||
| 光照周期時間 | 1～999H、M、S連續可調 | ||
| 降雨時間 | 1～9999min連續降雨可調 | ||
| 降雨周期 | 1～240min間隔（斷）降雨可調 | ||
| 噴水周期 | 18min/102min或12min/48min（噴水時間/不噴水時間） | ||
| 淋雨水壓 | 0.12～0.15Mpa | ||
| 噴水嘴孔徑 | Ф0.8mm | ||
| 標準樣板尺寸 | 75mm×150mm | ||
| 濾光器類型 | 窗玻璃過濾片、日曬過濾片、紫外過濾片，可任選一種 | ||
| 氙燈輻射強度 | 290～2450nm波段400～1120W/m2 | ||
| 420nm波段, 0.55～1.1W/m2 | |||
| 340nm波段，0.35～0.7W/m2 | |||
| 300～400nm波段，40W ～60W | |||
| 使用材質 | 外箱材質：SUS201不銹鋼或冷扎板烤漆 | ||
| 內箱材質：SUS304優質不銹鋼 | |||
| 樣品架材質：SUS304優質不銹鋼 | |||
| 門框：耐高低溫老化硅橡膠門密封條 | |||
| 使用條件 | 電壓：380±10%V，50±1%Hｚ, 功率15KW 三相五線制 | ||
| 環境條件 | 溫度 5℃～30℃ 相對溫度 ≤85％RH 氣壓86kPa～106kPa | ||
| 安全保護裝置 | 漏電、短路、超溫、缺水、電機過熱、過電流保護 | ||

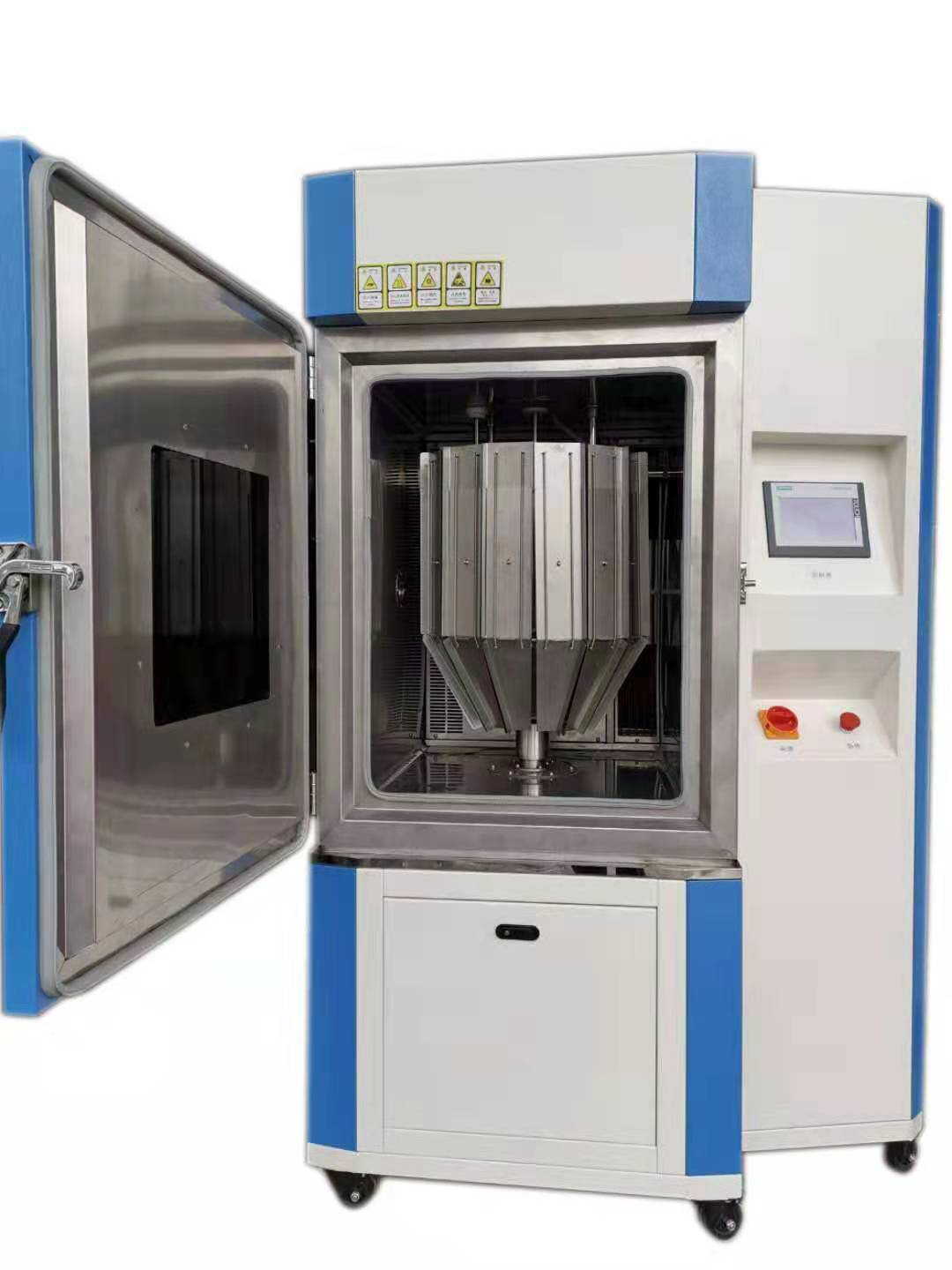

2.氙燈耐候試驗箱（風冷式）
采用能模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗依據。通過材料試樣暴露在氙弧燈的光照及熱輻射下進行老化試驗.來評價在高溫光源作用下某些材料的耐光、耐候性能.主要用于油漆、涂料、橡膠、塑膠、顏料、粘合劑、織物、化妝品、航空航天、艦艇船舶、汽車、電子行業、包裝行業等。
二、符合標準
AATCC16、ASTM G155、GB/T18244-2000、GB/T12831-91、GB/T8430-1998、ISO 105-B04:1994、ISO4892-2:2006 、GB/T16422.2-2014、GJB150.7A-2009、GB/T1865-2009、ISO11341：2004、GB/T2423.24-2013、IEC60068-2-5:2010等。
三、主要技術指標
| 型號 | TL-SF-80 | TL-SF-270 | TL-SF-500 | TL-SF-1000 |
| 內箱尺寸W*D*H（mm) | 700×400×300 | 600×750×600 | 800×800×800 | 1000×1000×1000 |
| 外箱尺寸W*D*H（mm) | 900×900×1900 | 1200×1350×1900 | 1350×1400×2050 | 1400×1600×2200 |
| 溫度范圍 | RT+10℃～70℃ | |||
| 黑標溫度 | 40℃～100℃可調（光照周期）；25～85℃（黑暗周期） | |||
| 濕度范圍 | 30%～98%RH（黑暗時）；20%～60%RH（亮燈時） | |||
| 溫度均勻度 | ±3℃ | |||
| 溫度精度 | ±0.1℃ | |||
| 濕度精度 | ±1％RH | |||
| 燈管燈源 | 風冷式燈管3支（國產或進口Q-LAB） | |||
| 燈管壽命 | 1200小時左右 | |||
| 燈管功率 | 1.8KW或2.5KW | |||
| 有效暴曬面積 | 2200cm2～6400cm2 | |||
| 光照周期時間 | 0～999H、M、S連續可調 | |||
| 降雨時間 | 0～9999min連續降雨可調 | |||
| 降雨周期 | 1～240min間隔（斷）降雨可調 | |||
| 噴水周期 | 18min/102min或12min/48min（噴水時間/不噴水時間） | |||
| 淋雨水壓 | 0.12～0.15Mpa | |||
| 噴水嘴孔徑 | Ф0.8mm | |||
| 樣品架與燈距離 | 200～500MM可調 | |||
| 濾光器類型 | 窗玻璃過濾片、日曬過濾片、紫外過濾片，可任選一種 | |||
| 輻照強度 | 全光譜290～2450nm波段, 400～1120 W/m2 | |||
| 420nm波段的輻照度為0.55～1.1W/m2 | ||||
| 340nm波段的輻照度為0.35～0.7W/m2 | ||||
| 300～400nm波段的輻照度為40W～60W | ||||
| 使用材質 | 外箱材質：SUS201不銹鋼或冷扎板烤漆 | |||
| 內箱材質：SUS304優質不銹鋼 | ||||
| 樣品架材質：SUS304優質不銹鋼 | ||||
| 門框：耐高低溫老化硅橡膠門密封條 | ||||
| 設備使用條件 | 電源：AC380V±10％； 50±0.5Hz；16KW 三相五線制 | |||
| 環境條件 | 溫度 5℃～30℃ 相對溫度 ≤85％RH 氣壓86kPa～106kPa | |||
| 安全保護裝置 | 漏電、短路、超溫、缺水、電機過熱、過電流保護 | |||

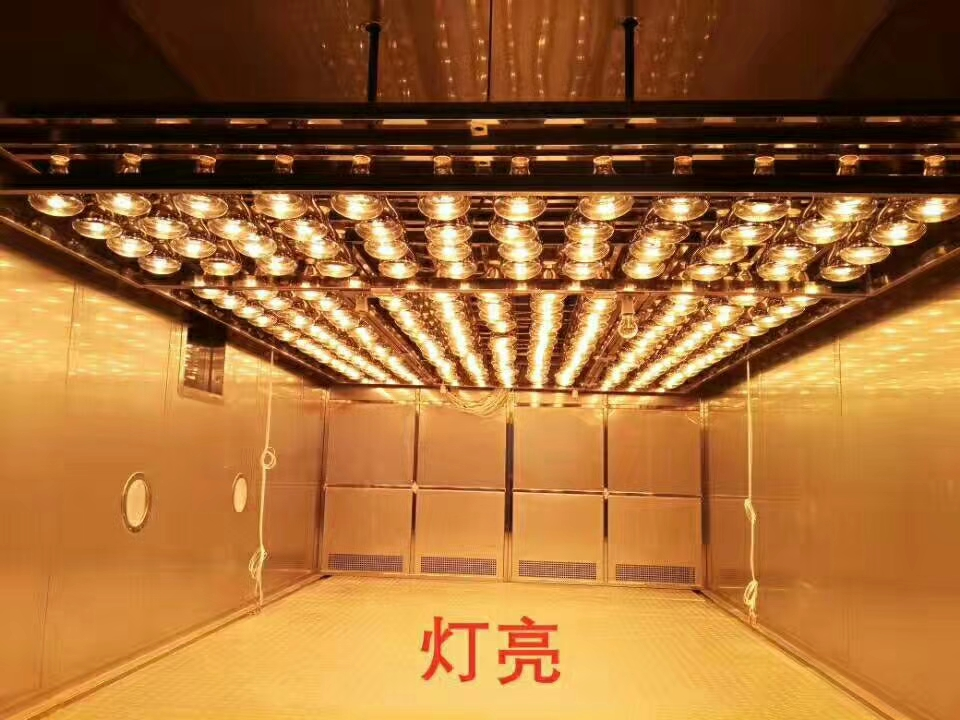

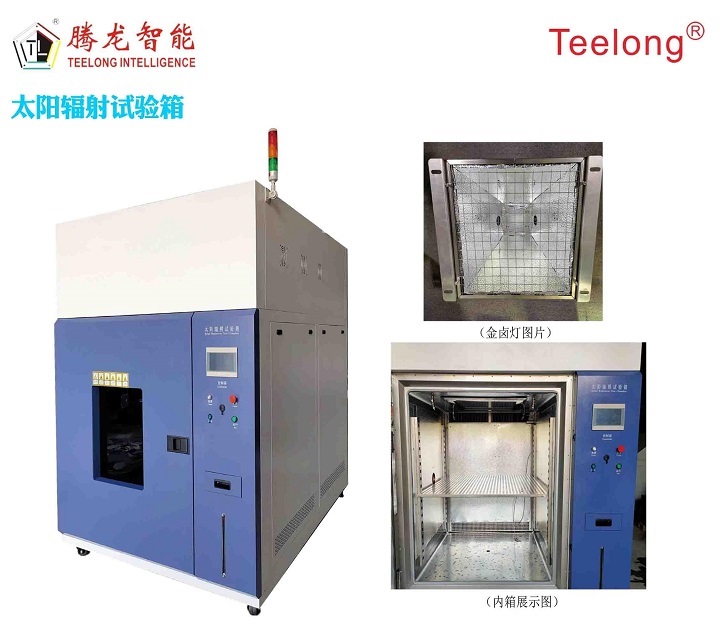

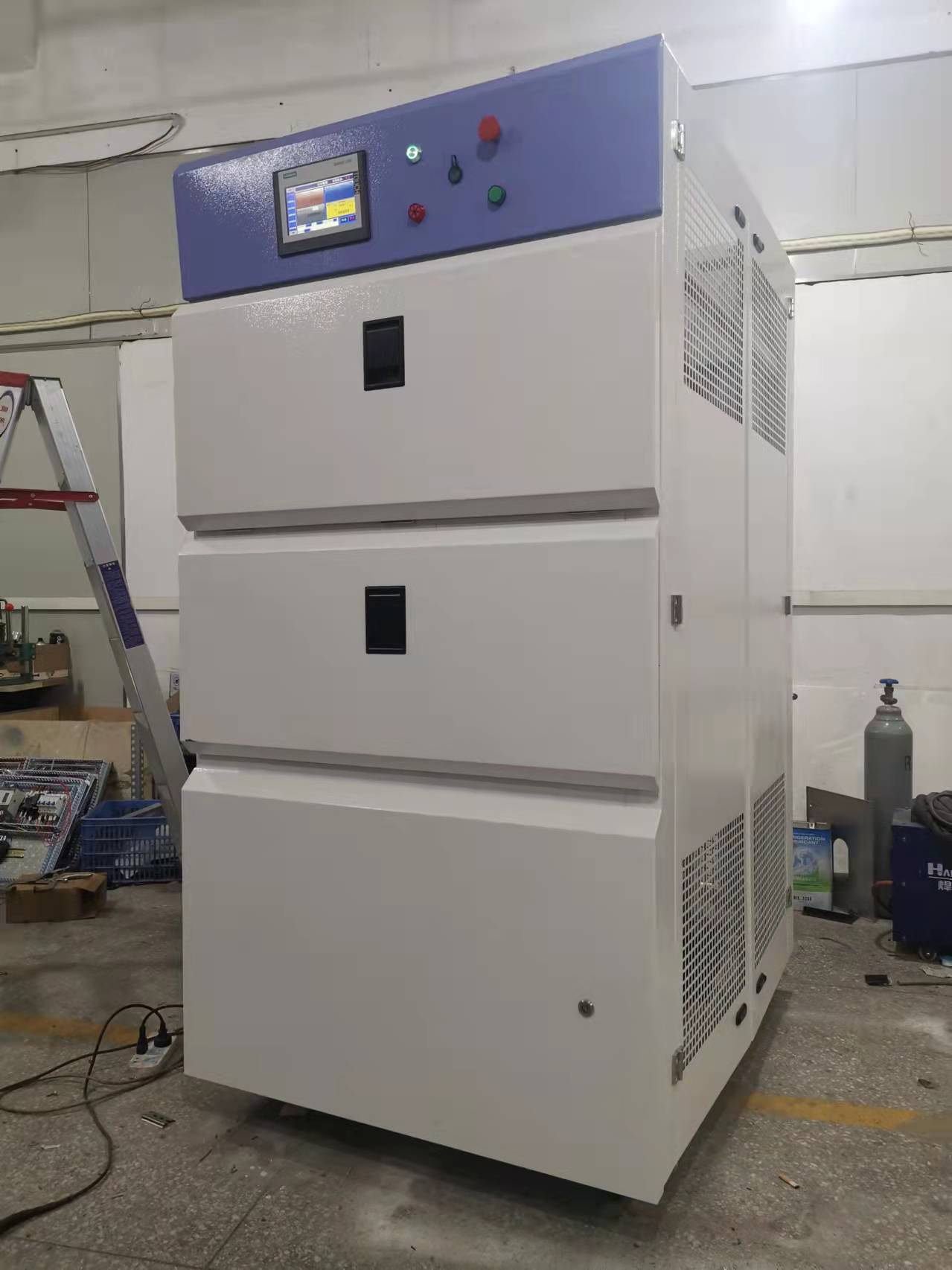

3.太陽輻射試驗箱
（內箱展示圖）
一、產品用途模擬全陽光光譜的金鹵燈來再現不同環境下存在的破壞性光波，著重于加速太陽輻射產生的光化學效應，用于檢測長期太陽輻射對裝備產生的影響?？梢詾榭蒲小a(chǎn)品開發和質量控制提供相應的環境模擬和加速試驗。
通過材料試樣暴露在金鹵燈的光照及熱輻射下進行老化試驗，來評價在高溫光源作用下某些材料的耐光、耐候性能.主要用于汽車、涂料、橡膠、塑膠、顏料、粘合劑、織物、航空航天、艦艇船舶、電子行業、包裝行業等。
本設備可用于新材料的選擇、改變現有材料或評估材料組成變化后耐用性的變化試驗，可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。
二、符合標準
GB/T2423.24-2013/IEC60068-2-5:2010標準。
三、主要技術指標
| 內箱尺寸 | 1000×1000×1000mm(W*D*H) |
| 外箱尺寸 | 約1620×1600×2250mm(W*D*H)以實際尺寸為準 |

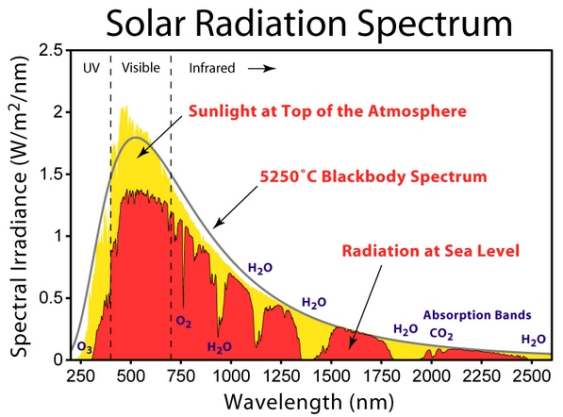

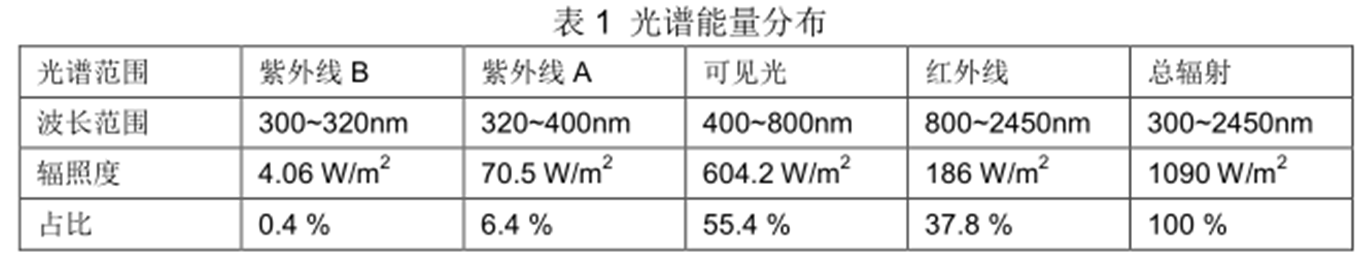

| 光譜能量分布 |
 |

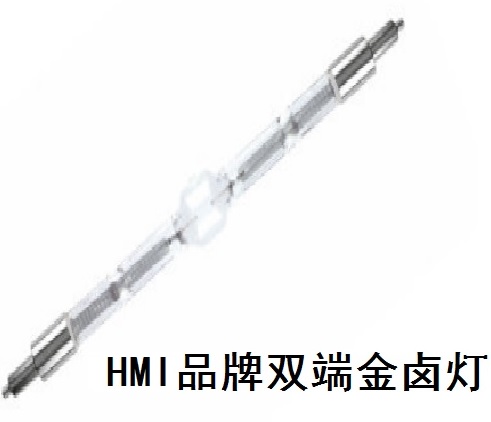

| 燈管數量 | 金鹵燈1支，金鹵燈功率：4KW |
| 總輻照度 | 280～3000nm；為1120 W/m2±10% W/m2 |
| 燈管壽命 | 500小時左右 |
| 濾光器類型 | 日曬過濾片 |
| 箱內溫度范圍 | RI+10～70℃ |
| 升降溫速率 | 以1℃/min的速率上升或下降 |
| 黑標溫度范圍 | 40℃～100℃可調（光照周期）；25～85℃（黑暗周期） |
| 溫度計 | 黑標溫度計BST |
| 溫度精度 | ±0.1℃ |
| 溫度波動度 | ±0.5℃ |
| 溫度偏差 | ±3℃ |
| 濕度范圍 | 30%～98%RH（黑暗時）；20%～60%RH（亮燈時） |
| 濕度精度 | ±1%RH |
| 濕度波動度 | ±3%RH |
| 濕度偏差 | ≤±5%RH |
| 光照周期時間 | 1S～999H59M59S連續可調 |
| 降雨時間 | 1S～9999min連續降雨可調 |
| 降雨周期 | 1～240min間隔（斷）降雨可調 |
| 噴水周期 | 18min/102min或12min/48min（噴水時間/不噴水時間） |
| 淋雨水壓 | 0.12～0.15Mpa |
| 噴水嘴孔徑 | Ф0.8mm |
| 門密封膠 | 硅橡膠緊迫密封裝置 |
| 樣架品材質 | SUS304不銹鋼 |
| 內箱材質 | SUS304不銹鋼 |
| 外箱材質 | 冷扎板烤漆 |
| 保護系統 | 超溫保護、漏電、短路、缺相保護、測試時間到蜂鳴器訊響提示 |
| 環境條件 | 溫度5℃～28℃；相對溫度 ≤85％RH；大氣壓力86kPa～106kPa |
| 電源 | AC380V±10％(三相五線，單獨做個63A的空氣開關，空氣開關要有接線端子，電源線要6平方以上；50±10％；16KW）。 |

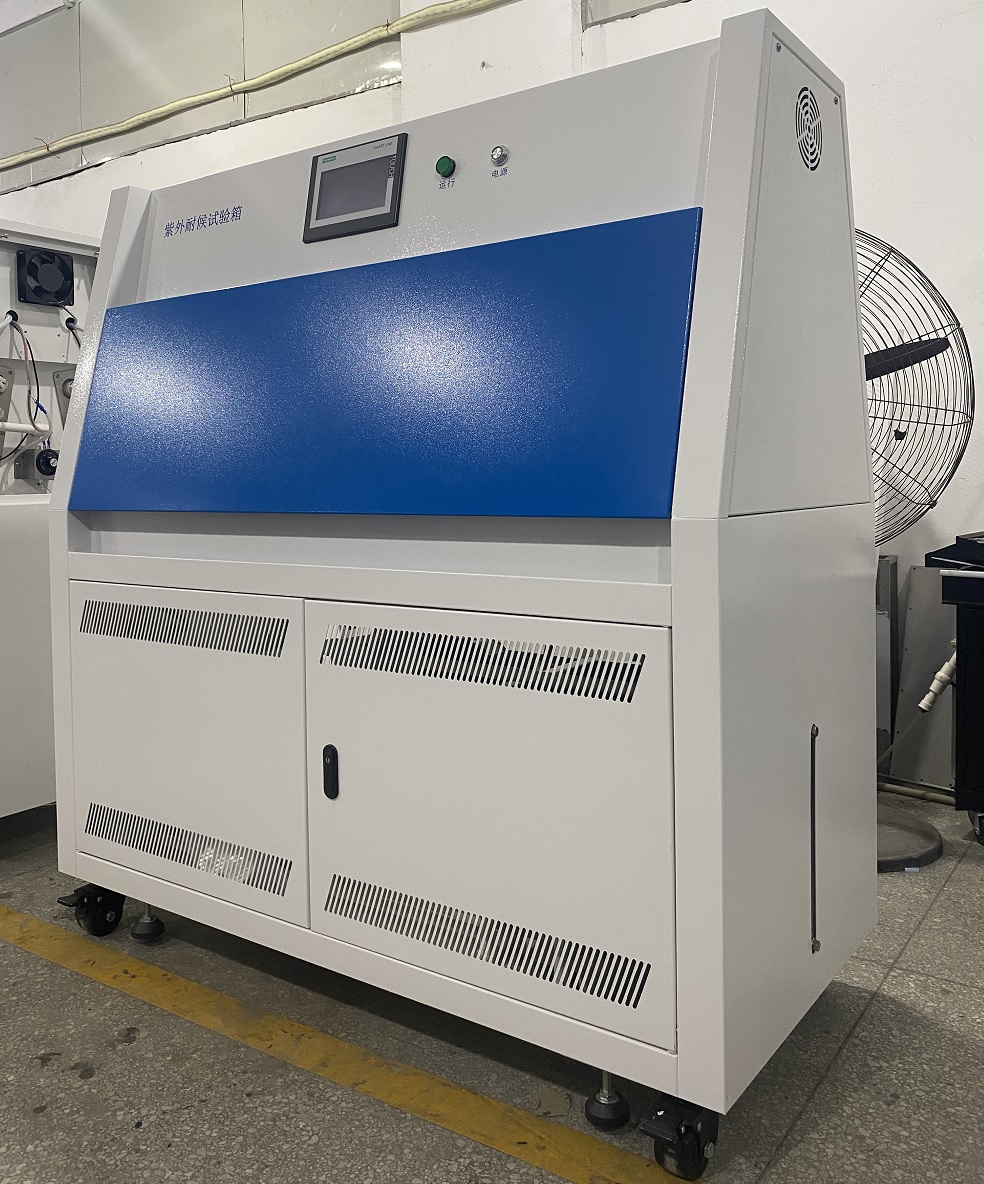

4.UV紫外加速老化箱
（塔式） （ 箱體式）
一、產品用途UV紫外加速老化箱可以模擬由陽光、雨水和露水所造成的危害，UV利用熒光紫外UV燈模擬陽光照射的效果，利用冷凝濕氣模擬雨水和露水，被測試材料放至一定溫度下的光照和潮氣交替的循環程序中進行測試。UV用數天或數周的時間即可重現戶外數月至數年出現的危害。危害類型包括：褪色、變色、失光、粉化、開裂、渾濁、氣泡、脆變、強度衰退和氧化。UV試驗數據可以幫助您選擇新材料，以及評估配方的變化如何影響新產品的耐久性。
廣泛應用于涂料油墨油漆、樹脂、塑料、橡膠、印刷包裝、鋁型材、粘合劑、汽車、摩托車工業、化妝品、金屬、電子、電鍍、醫藥等。
二、符合標準
GB/T16585-1996、GB/T16422.3-2014、ISO4892-3:2006、GB/T14522-93等。
三、主要技術指標
| 型號 | TL-UV-1 | TL-UV-2 | |
| 產品類型 | 塔式 | 箱體型 | |
| 內箱尺寸mm（W*D*H） | 1140×400×500 | 1140×600×500 | |
| 外型尺寸mm（W*D*H） | 1340×630×1400 | 1420×700×1660 | |
|
光 源 |
燈管波長 （任選其一） |
UVA-340, 波段315～400nm, 輻照度0.35～1.2W/m2 | |
| UVA-351，波段351～400nm, 輻照度0.35～1.2W/m2 | |||
| UVB-313, 波段280～315nm, 輻照度0.35～1.2W/m2 | |||
| 燈管數量 | 8支 | ||
| 燈管功率 | 40W/支 | ||
| 燈管品牌 | 美國Q-LAB/ 國產（teelong） | ||
| 燈管壽命 | 1600小時左右 | ||
|
設 備 功 能 |
基本功能 | 溫度、光照、噴淋、冷凝 | |
| 選配功能 | 輻照度顯示：配手持式或安裝式輻照儀（選配） | ||
| 光照度調節：調光系統 | |||
|
技 術 指 標 |
黑板溫度范圍 | 50℃～63℃ | |
| 冷凝試驗溫度 | 50℃±3℃ | ||
| 冷凝濕度范圍 | ≥75%RH | ||
| 溫度均勻度 | ±3℃ | ||
| 溫度波動度 | ±0.5℃ | ||
| 樣品與燈管距離 | 55mm | ||
| 燈管內中心距離 | 65～70mm | ||
| 塔式標準試片尺寸 | 75×150mm 42片 | ||
| 試驗時間 | 1～9999 H、M、S 可調 | ||
| 安全保護系統 | 線序保護、漏電保護、超溫保護 、異常保護 | ||
| 設備使用條件 | 電源:220V; 頻率:50HZ; 功率 :4.5KW | ||
| 環境條件 | 溫度5℃～30℃；相對溫度 ≤85％RH | ||
| 內膽材料 | SUS304不銹鋼板 | ||
| 外箱材料 | SUS304不銹鋼/烤漆 | ||
| 控制系統 | 西門子觸摸屏和PLC控制器 | ||
| 主要元器件 | 法國斯耐德全系電器和日本歐姆龍 | ||
| 輻照傳感器 | 進口智能輻照傳感器，0-5V信號輸出 | ||
| 安全保護系統 | 線序保護、漏電保護、超溫保護、異常保護 | ||

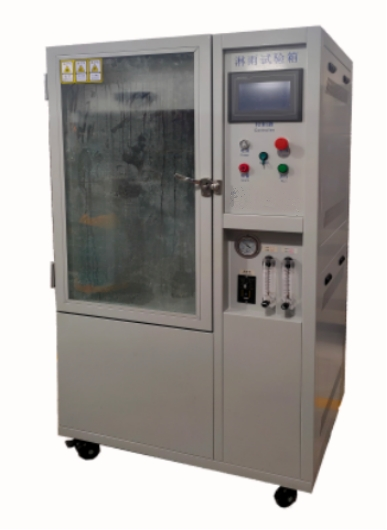

5.IPX12滴水試驗箱
一、產品用途
本用于考核電子電工產品，外殼和密封件在淋雨環境下能否保證設備和元件良好性能的試驗。本產品模擬滴水，濺水等各種環境。主要適用于通訊產品、汽車零部件、戶外照明及信號裝置等產品做防水性能測試及IP防水等級測試；同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據；整個試驗過程在箱體內完成，水不會濺到室外，并且水可以循環利用。
二、符合標準
GB4208-2017、IEC 60529:2013、ISO20653:2006、GB2423.38-2005、IEC60068-2-18：2000等。
三、主要技術指標
| 型號 | TL-IPX12-225 | TL-IPX12-500 | TL-IPX12-1000 | |
| 內箱尺寸W*D*H（mm) | 600×600×600 | 800×800×800 | 1000×1000×1000 | |
| 外箱尺寸W*D*H（mm) | 900×1080×1750 | 900×1280×1750 | 1200×1480×1800 | |
| 滴水箱尺寸W*D*H（mm) | 400×400 | 600×600 | 800×800 | |
| 轉盤直徑 | 300 | 300 | 500 | |
| 轉盤載重 (kg) | 20 | |||
|
技 術 指 標 |
滴水箱與樣品距離 | 200mm | ||
| 滴水孔直徑 | φ0 .4mm | |||
| 噴水孔徑間距 | 20mm | |||
| 降雨量 | 1+0.5mm/Min、3+0.5mm/Min | |||
| 預設試驗時間 | 1S～9999H59M59S任意可調 | |||
| 試驗臺轉速 | 1 ～3r/min可調 （IPX1.2標準 轉盤可傾斜15°） | |||
| 內箱材料 | SUS304不銹鋼 | |||
| 外箱材料 | SUS304不銹鋼或冷扎板烤漆 | |||
| 控制系統 | Teelong自主研發的控制系統 | |||
| 設備使用條件 | 電源:220V; 頻率:50HZ; 功率 :3KW | |||
| 環境條件 | 溫度5℃～40℃ 相對溫度 ≤85％RH | |||
| 安全保護系統 | 電源超載/短路保護、接地保護 、缺水保護、報警訊響提示 | |||

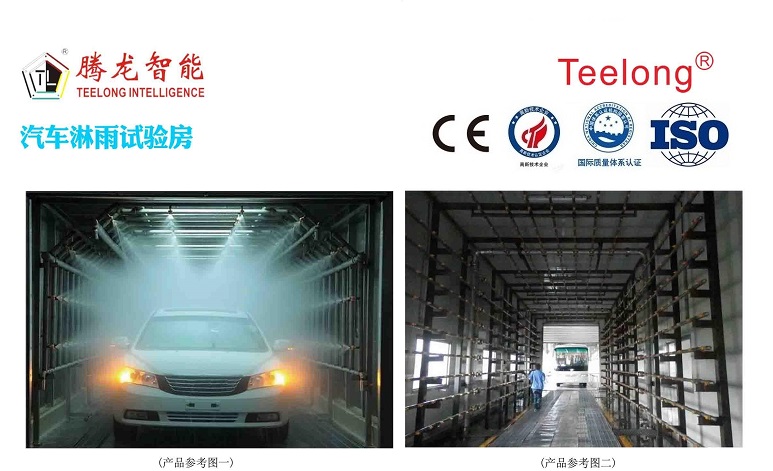

6.汽車淋雨試驗房
(產品參考圖)
一、 產品用途本試驗設備主要用于考核電工電子產品外殼/密封件在水試驗后或者在試驗期間是否能保證該設備及元器件良好的工作性能和技術狀態。同時產品的運輸過程或使用中可能受到浸水的影響，為產品技術標準提供引用依據。
檢查車窗與天窗安裝、軍用車、小轎車、農業車頂面、側面是否經得住雨水噴射,密封性能是否可靠,安裝方法是否正確。
適用于檢測戶外機動車的防水密封性，通過淋雨房，把淋雨檢測的條件與外面自然狀態相類似，來確認汽車的水密封狀態的設備，對可能漏雨的部位實施結構改善。
二、 參考標準
QC/T476-2007《客車防雨密封性限值及試驗方法》
三、主要技術指標
| 3.1淋雨強度 | 車身前部（12±1）mm/min；車身側面、后部、頂部（8±1）mm/min |
| 3.2噴射壓力 | 150kPa±10kPa |
| 3.3淋雨時間 | 15min，或更多時間可設定 |
| 3.4淋雨預設時間 | 1～9999H59M59S可設定 |
| 3.5壓力表 | 在水泵引出支管路的出口處安裝壓力表，壓力采用閥門調節 |
| 3.6流量計 | 在水泵引出的支管路出口安裝流量計 |
| 3.7車輛最大尺寸 | 10×3.5×3.5m（長×寬×高）可訂做 |
| 3.8淋雨檢測房內框尺寸 | 11.4×4.9×4.5m（長×寬×高）可訂做 |
| 3.9淋雨檢測房框架外廓尺寸 | 約11.6×5.3×4.9m（長×寬×高） |
| 四、噴淋系統介紹 | |
| 4.1噴淋系統 | 淋雨裝置主要有：水泵、壓力調節閥、水壓表、主管路、進行設計安裝噴頭，左右上下距離均為400mm，側面的噴射面底部離地面為400mm。 |
| 4.2管道 |
1)主管：全部噴淋管道材料采用304#不銹鋼管；水泵吸水管內徑150mm，水泵供水主管徑頂部采用內徑100mm、兩側供水從水泵出口至流量計底部主管徑采用內徑100mm。 2)分管路：采用304#不銹鋼管做噴淋分支，管徑32mm 3)支管路：采用304#不銹鋼管做噴淋支管，管徑32mm |
| 4.3噴嘴 |
1）噴嘴采用PP材料噴嘴。噴射狀態為實心圓錐型，噴水角度為錐角60度，頂部噴嘴與水平面垂直，噴嘴設計符合國家標準。噴嘴以方格陣列，噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房內布置4面噴水嘴，噴嘴橫向及縱間距為400mm。 2）噴嘴與車輛外表面距離：為0.7m±0.2m； 3）頂部噴嘴的軸線與水平面垂直，側面噴嘴的軸線與車輛縱向?qū)ΨQ面垂直。 4）噴嘴與球座螺紋連接，球座機卡在水管上，便于更換及清理堵塞雜質 |
| 4.4噴頭規格 |
1)噴嘴噴射狀態為實心錐狀水柱，噴嘴孔徑2.5 mm～3 mm 2)材料：PP材料 3)型式：可調球型 4)噴嘴展開角度：60±5° |
| 4.5噴射方向調節范圍（噴嘴姿勢） |
1)前、后 ：噴嘴與車輛呈平行噴射 2)左、右：噴嘴與車輛呈平行噴射 3)上（頂棚）：噴嘴與車輛呈平行噴射 |
| 4.7水循環系統 |
1）請用戶提前做好沉淀池和過濾池； 2）水管管路用戶提前準備好； 3）沉淀池尺寸：長2000×寬2000×深2000㎜（水池尺寸根據車輛尺寸設計） 4）過濾池尺寸：長2000×寬2000×深1500㎜（過濾池要有過濾網） 5）清水池尺寸：長2000×寬2000×深1200㎜（過濾池要有過濾網） 注：用戶做防水涂層建議做土建工程時一起完成。 |
| 4.8電源 | AC380V±10%，50HZ，三相五線，且要求配置帶漏電保護裝置的空氣動力開關 |
| 4.9使用環境 | 溫度：5℃～45℃，相對濕度：≤85%RH |
| 4.10備注 |
1）需方負責地基、水池、排水、供電、水源等設施，供方協助設計。 2）供方負責組架、噴水裝置、水循環系統、控制系統等。 |
| 7.11控制房 |
用戶在淋雨房旁邊單獨做一個房間，用來放電控柜、水泵、流量計、總水壓力表； 控制房要有高100mm0*寬2000mm的玻璃視窗； |

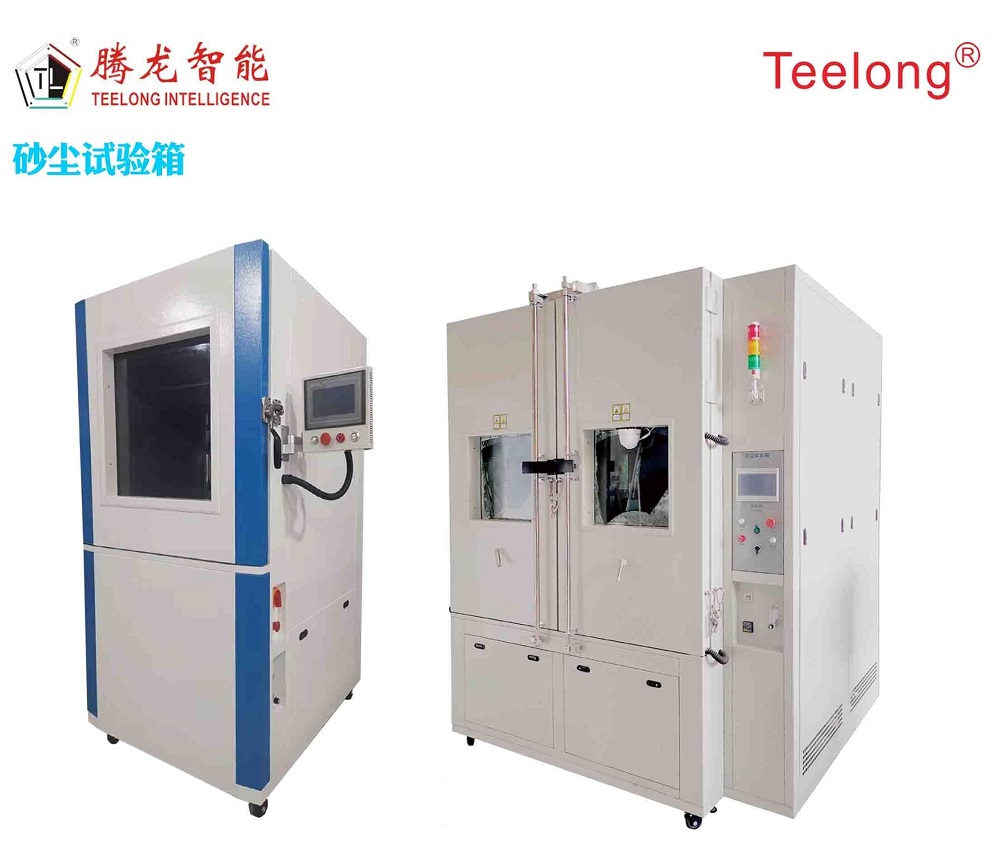

一、產品用途
該設備適用于電工電子產品、汽車、摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋?/span>試驗?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。
二、設計原理
設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（底部）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱頂部通過箱頂從上到下自由灑落，從而開始循環周而復始。
三、符合標準
GB4208-2017-13.4、IEC60529：2013-13.4、GBT2423.37-2006-La2、IEC60068-2-68-La2、ISO20653-La2中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。
四、主要技術參數
| 型號 | TL-SC-216 | TL-SC-512 | TL-SC-1000 |
| 工作室尺寸W*D*H | 600×600×600mm | 800×800×800mm | 1000×1000×1000mm |
| 外箱尺寸W*D*H | 900×1200×1650mm | 970×1300×1700mm | 1400×1500×1900mm |
| 溫度范圍 | Rt+10℃～60℃ | ||
| 細塵 | 75um以下 | ||
| 粗塵 | 150um以下 | ||
| 氣流速度 | 小于2m/s | ||
| 滑石粉用量 | 5kg/ m³ | ||
| 灰塵濃度 | 2kg/m³(可調節） | ||
| 空氣流量計 | 1～20L/M數顯空氣流量計 | ||
| 金屬網絲直徑 | 50um | ||
| 線間標稱間距 | 75um或150um以下 | ||
| 吹風機 | 全塑離心風機 | ||
| 真空表 | 0～-10KPa | ||
| 內箱材質 | SUS 201不銹鋼鏡面板 | ||
| 外箱材質 | SUS201或冷扎板烤漆 | ||
| 控制系統 | PLC控制器+觸摸屏智能控制系統（西門子品牌） | ||
| 真空系統 | 調壓閥，吸嘴，調壓三件套、連接管、真空泵 | ||
| 粉塵加熱系統 | 不銹鋼云母片加熱套 | ||
| 基本結構 | 試驗箱、吸塵口、循環吹塵裝置、抽真空系統、流量閥、加熱系統、防護曬網、等組成 | ||
| 控制器控制功能 | 吹塵時間（停、吹）h/m/s 可調 | ||
| 循環周期：任意可調 | |||
| 預設試驗時間:0s～999h99m99s 任意可調 | |||
| 通電方式：斷—通—斷 | |||
| 設備使用條件 | 電源: 380V; 頻率:50HZ; 功率 :3KW | ||
| 環境條件 | 溫度15℃～35℃ 相對溫度 25％～75％RH 大氣壓力86～106KPa | ||
| 安全保護系統 | 線序保護、漏電保護、超溫保護、異常保護、儀表超溫保護 | ||
8.砂塵試驗房
一、產品用途
該設備適用于考核電工電子產品、汽車、摩托車零部件、外殼和密封件在大灰塵環境下能否保證設備和原件良好性能的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在大灰塵環境中的使用、貯存、運輸?shù)男阅堋?/span>試驗?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的灰塵空氣環境條件。
二、產品原理
1、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替?；蹜?yīng)用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm?；塾昧繛槊苛⒎矫自囼炏淙莘e2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。
2、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。
3、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。
4、儀器應有緊急急停裝置，以確保試驗異常時的安全。
5、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。
6、應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。
| 型號 | TL-SC-25F |
| 內箱尺寸 | 2500×5000×2000mm(寬×深×高) 可訂做 |
| 外箱尺寸 | 約3050×5175×3075mm(寬×深×高) |
| 大門 | 雙開門 |
|
溫度范圍 |
RT+10℃～60℃（加熱烤塵系統） |
| 試驗箱內濕度 | 常濕（不可監控） |
| 氣流速度 | 不超過2m/s |
| 試驗箱內的氣流 | 自上而下的垂直氣流 |
| 粉塵濃度 | 2～4kg/m³ |
| 粉塵規 | 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉 |
| 振擊時間 | 1S～999H可調 |
| 吹塵時間 | 1S～999H可調 |
| 粉塵除濕 | 電加熱除濕 |
| 運行方式 | 程序方式 |
| 控制系統 | 嵌入式大屏液晶觸摸屏，數據保存及打印 |
| 引線孔 | φ50 mm；帶密封膠堵 |
| 室體內膽材質 | 采用進口 SUS201鏡面不銹鋼 |
| 室體材質 | 采用不銹鋼制作 |
| 交流接觸器 | 法國斯耐德 |
| 熱繼電器 | 法國斯耐德 |
| 中間繼電器 | 日本歐姆龍 |
| 固態繼電器 | 臺灣陽明 |
| 常用按鈕 | 上海紅波不銹鋼按鈕 |
| 變壓器 | 正泰 |
| 安全保護系統 | 風機過電流報警、電源缺相、相序保護 |
| 載時要有溫濕度檢測系統，并帶有顯示功能 | |
| 設備使用條件 | 電源:380V ; 頻率:50HZ; |
| 環境條件 | 溫度5℃～40；相對溫度 ≤85％RH |

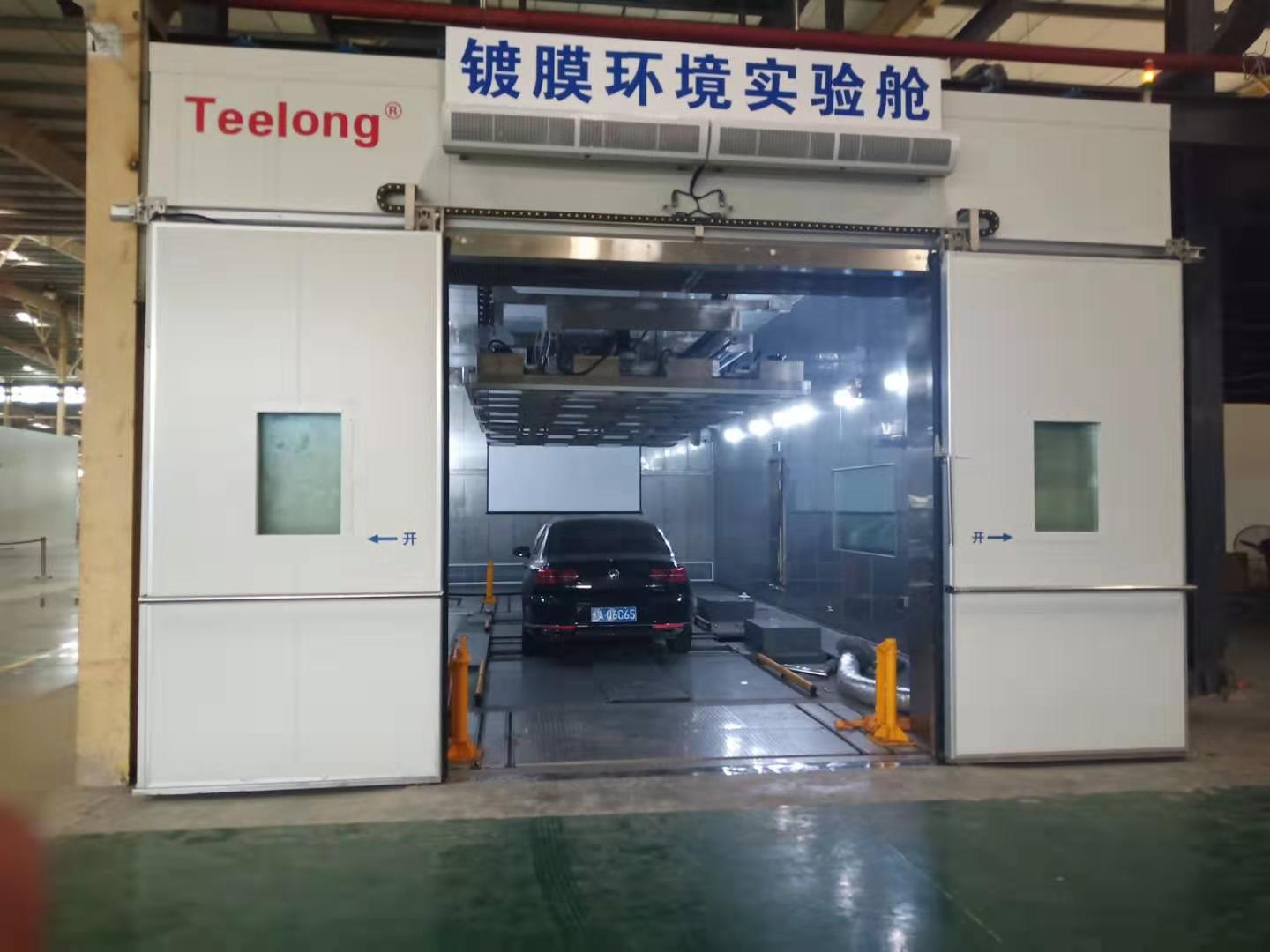

9.整車環境倉
一、產品用途
環境艙采用適當?shù)耐L(fēng)、空調設備以滿足溫度、濕度、日照模擬的要求，車輛可以原地跑動進行能耗測試。
本產品適用于產品開發、試驗研究及法規檢測。
試驗設備應具有良好的功能和結構設計，操作簡便，測量和控制精度高，試驗結果重復性好，可靠性高，工作壽命長，達到國際先進水平。
二、設備適用標準
GB/T10586-2006 濕熱試驗箱技術條件；
GB/T10589-2008 低溫試驗箱技術條件；
GB/T10592-2008 高低溫試驗箱技術條件；
GB/T 12535-2007 汽車起動性能試驗方法；
SAE.J602-2011《乘用車前風窗除霜系統》；
GB/T11158-2008 高溫試驗箱技術條件制造；
QC/T-658-2000《汽車空調整車降溫性能試驗方法》；
GB/T2423.1-2008 (IEC60068-2-1:2007) 《低溫試驗方法 Ab 》；
GB/T2423.2-2008 (IEC60068-2-2:2007) 《高溫試驗方法 Bb 》；
GB/T2423.3-2006 (IEC60068-2-78:2007)《恒定濕熱試驗方法 Cab》；
GB/T2423.4-2008 (IEC60068-2-30:2005) 《交變濕熱試驗方法 Db》；
GB11555-2009《汽車風窗玻璃除霜和除霧系統的性能和試驗方法》；
GB/T2423.22 《電工電子產品環境試驗第 2 部分試驗方法.試驗 N：溫度變化》。
三、通用要求
3.1 設備能夠滿足燃油車及新能源汽車試驗標準的溫濕度要求。
3.2 所用材料及制冷劑必須符合國際的環保要求。
3.3 所提供的設備是一套全新的、功能完整、質量合格、無損壞、可正常運轉的全自動控制（可按照設定的試驗步驟自動運行程序）的試驗系統，提供主要部件的廠牌和工廠所在地及規格型號。中心控制計算機應能按照法規要求自動完成全過程的測量，并具有將測量結果處理存盤和打印圖形曲線的功能。計算機上使用的軟件必須是正版的。
3.4 零部件的配套與組裝匹配性好，主要功能元器件均采用具有國際先進水平的原裝進口件；且所有儀器、儀表顯示的計量單位采用國際單位制（SI），提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。
3.5 設備結構需緊湊，便于維護及維修。
3.6 試驗系統全套系統均為全新的產品，結構設計先進合理，箱體、通風管道和制冷系統密封可靠，不漏氣、漏水、漏油。制造工藝規范，外觀美觀、大方。
3.7該試驗箱主要功能元器件均采用世界名牌配置（含金量高）、技術原理先進可靠、噪音與節能得到最佳控制——其性能可與國外同類產品蓖美。
3.8設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。
3.9控制柜內所有電線均有專用設備打印制作的序號和編號，線路清楚，一目了然。所有電氣走線均采用鍍鋅鋼制母線槽，以防止鼠咬！
四、主要技術指標
| 環境艙艙體 | 艙內尺寸 | 15×6×5 m（L×W×H）可按用戶要求訂制 |
| 艙外尺寸 | 17.5×7.6×5.7m（L×W×H） | |
|
溫 度 控 制 |
溫度范圍 | -20℃～80℃，-40℃～80℃，-60℃～80℃ |
| 低溫段 | -20℃，-40，-60℃（空載） | |
| 高溫段 | 40～80℃（空載） | |
| 控制精度 | ±1℃ | |
| 溫度均勻度 | ±2℃（空載） | |
| 升降溫速率 |
≥0.5℃/min（空載） |
|
| 設備能滿期足各種試驗工況下的溫度控制精度 | ||
|
濕 度 控 制 |
濕度范圍 | 20%～95%（空載） |
| 控制精度 | ±5% R.H（空載）；±10%RH（空載） | |
| 設備能滿期足各種試驗工況下的濕度控制精度 | ||
|
日 照 模 擬 |
日照光源 | 采用進口歐司朗全光譜金鹵燈。符合IEC60904-9:1995等級為C（0.4-2.0 GB/T6495.9-2006）要求 |
| 日照強度 | 600W/m2～1200W/m2±20W/m2，可分片控制日照強度 | |
| 光照調節范圍 | 50%FS～100%FS 連續可調(光源表面距被測表面1200mm） | |
| 日照不均勻度 | 同一平面內10%(光源表面距被測表面1200mm） | |
| 光照強度控制精度 | ±20 W/m2 | |
| 光照度計測量精度 | ±10 W/m2 | |
| 有效輻照面積 | 6.5m×2.5m | |
| 功率和數量 | 2.5KW/套（根據車輛面積選數量） | |
| 燈架調整 | 整體高度可調范圍1米，前后部燈角度可調（45 度以上）且能前后調整1米，地面距離燈罩玻璃面2500MM（最低高度），滿足模擬不同角度日照需求 | |
|
設 備 適 用 車 輛 |
驅動方式 | 前輪、后輪、四驅 |
| 外形尺寸 | 長3000mm～6000mm；寬1400mm～2500mm；高1300mm～2200mm | |
| 軸 距 | 2100mm～3500mm | |
| 車輛總重 | ≤3000kg | |
| 試驗車輛類型 | 燃油發動機、電動或混合動力新能源汽車，電機最大功率300KW，發動機最大功率150kW，發動機量大排量2.5L | |
|
轉 鼓 系 統 |
轉轂驅動 | 四驅 |
| 使用溫度 | -5℃～60℃ | |
| 環境溫度 | -20℃～60℃ | |
| 最大車速 | 60Km/h～120Km/h | |
| 轉轂扭矩 | 0～2000NM可調，并可以長時間運行 | |
| 無需測功系統，車輛固定系統需要安全可靠 | ||
| 風速模擬風機 | 最大風速 | 60KM/h（出風口處300MM位置） |
| 控制精度 | 10% | |
| 出風口高度可調，需能吹到檔風玻璃 | ||
|
新風 系統 |
25℃露點時風量不小于2000m3/h | |
| -20℃露點時風量不小于700m3/h | ||
|
安全 要求 |
實驗艙必須帶有有害氣體檢測；煙霧報警器；高低溫保護； 短路保護；艙內壓力釋放閥；提供消防接口。 |
|
10.全光譜太陽光模擬系統
該系統由智能控制電源、優化設計反光燈殼、歐司朗2000W/4000W金屬鹵素?zé)?、機柜、照度計等構成。可完美模擬各種條件下太陽光照射環境。通過與溫度、濕度、淋雨、降雪等環境因素耦合，用于評估太陽直接輻射對試件產生的影響（熱、機械、化學、電氣等），也可用來揭示構件中不同材料之間的相互作用。陽光模擬系統可單獨使用，用于電子、材料、小體積試件的試驗。也可以多套系統通過專業設計布局組合成燈陣，用于汽車、卡車、光伏組件乃至列車、飛機的試驗。
1.1 系統結構：系統由3×7共21個陽光模擬單元組成，每個陽光模擬單元功率相同，均為4KW，具體分布如下：

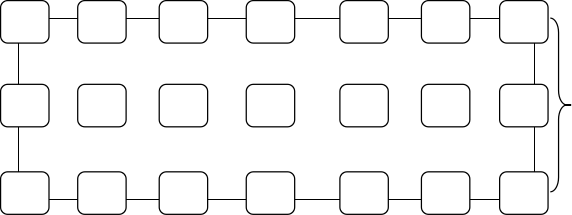

圖中方框區域為6.5m ×2.5m(長 ×寬)，每個小方框為一個單個陽光模擬單元。長度方向間距為1m，寬度方向間距為1.25m，照射基準面高度：1500mm±500mm。
1.2該系統主要技術參數
輻射范圍：可達500～1200W/m²（無極調節）
輻射面光照強度均勻性：±10%
連續8h內，光照系統穩定性偏差：≤±5%
系統穩定點亮后，達到設定值±10%的穩定時間：≤2S
滿足標準：MIL-STD 810/GJB 150.7A/IEC 60904-9/GBT 2423.24/DIN 75220/ISO 12097-2/美國EPA法規
1.3 陽光模擬裝置的縱向中心線應和底盤測功機的中心線豎直方向重合，整體安裝位置在底盤測功機地坑區域之上。
二、陽光模擬單元介紹
陽光模擬單元由燈殼、金屬鹵素?zé)艉椭悄茈娫慈糠纸M成，智能電源放置于試驗艙體之外，金鹵燈安裝于燈殼內并根據要求的輻照面積排布于試驗艙體內。
2.1燈源
燈源外觀主體為噴砂氧化鋁板材料，在保證燈源強度的情況下減輕了每個陽光模擬單元的重量；反光材料為原裝進口鏡面豆紋鋁板，反射率高達97%，反射均勻無光斑，由于采用了軋延及電鍍的工藝，保證了反光鏡面的高強硬度，降低了由于后期清理擦拭引起反光率大幅降低的狀況發生。
點燈高壓包安置于電源內，安裝于試驗空間的燈源內所有結構及元器件均可耐受較寬的溫濕度范圍，耐受溫度為-70℃~+120℃，也避免了高壓包在燈殼內長期耐受較高溫度容易老化的問題。
2.2. 金鹵燈
采用目前最先進的金屬鹵素?zé)艏夹g(shù)，型號為歐司朗HMI 4000 W/DXS,該金鹵燈的具體參數如下：
|
電 參 數 |
標稱功率 | 4000W |
 |
| 燈泡功率 | 4000W | ||
| 標稱電壓 | 200V | ||
| 燈泡電壓 | 200V | ||
| 燈泡電流 | 24 | ||
| 光度數據 | 標稱光通量 | 380000LM | |
| 色溫 | 6000K | ||
| 顯色指數Ra | 90 | ||
|
該金鹵燈本身光譜曲線與太陽光譜極為接近，通過定制濾波片的調整后可以完美的模擬太陽光。詳細光譜曲線見右圖。 |
 |
||
2.3智能電源（EPS）
1）電源模塊以高性能的MCU為控制核心，高精度的矢量控制算法保證能量的穩定輸出，使燈管亮度固定，不受輸入電網電壓和冷卻影響。
2）可實現20%至100%的輸出無極調節，整體散熱小，并具備多種控制及通訊方式。
| 操作面板顯示 | 運行狀態 | 可選擇監控輸出電壓，輸出電流，設定功率，模塊溫度等 |
| 參數設定 | 可根據實際要求靈活的設定相關數值 | |
| 保護/報警功能 | 過電流、過電壓、欠壓、過熱、短路、內部存儲器故障等 | |
|
環 境 |
周圍溫度 | -10℃～+50℃（不凍結） |
| 周圍濕度 | 90%RH以下（不結霜） | |
| 周圍環境 | 室內（無陽光直曬、無腐蝕、易燃?xì)怏w、無油霧、塵埃等） | |
| 海拔 | 低于1000M | |
